È ora disponibile una nuova versione del software MESYS per il calcolo degli alberi e dei cuscinetti volventi, con nuove funzionalità. Il modulo di calcolo dei cuscinetti volventi consente la determinazione della distribuzione dei carichi nel cuscinetto nonché della vita di riferimento secondo la norma ISO 16281. Il software è integrato in un calcolo degli alberi e offre ulteriori funzioni, quali il calcolo della resistenza degli alberi, delle frequenze proprie e le interfacce con i calcoli degli ingranaggi. Il software è attualmente utilizzato da clienti in 32 Paesi su 4 continenti. La nuova versione è disponibile nella sezione Download.
Estensioni generali
Le banche dati dei cuscinetti con geometria interna di CSC e GMN sono state aggiornate. Ora includono anche informazioni sulla spalla inferiore per i cuscinetti a contatto obliquo e sulle forze di precarico. La banca dati con geometria interna di HQW/Barden rimane invariata; ulteriori banche dati possono essere richieste per IBC, SLF e GRW.
Le banche dati dei cuscinetti con dati di catalogo di NSK e SKF sono state aggiornate ed è stata aggiunta una nuova banca dati di Timken.
La banca dati dei lubrificanti consente ora la definizione delle viscosità fino a quattro temperature. Ciò permette una descrizione più accurata dei lubrificanti per basse o alte temperature.

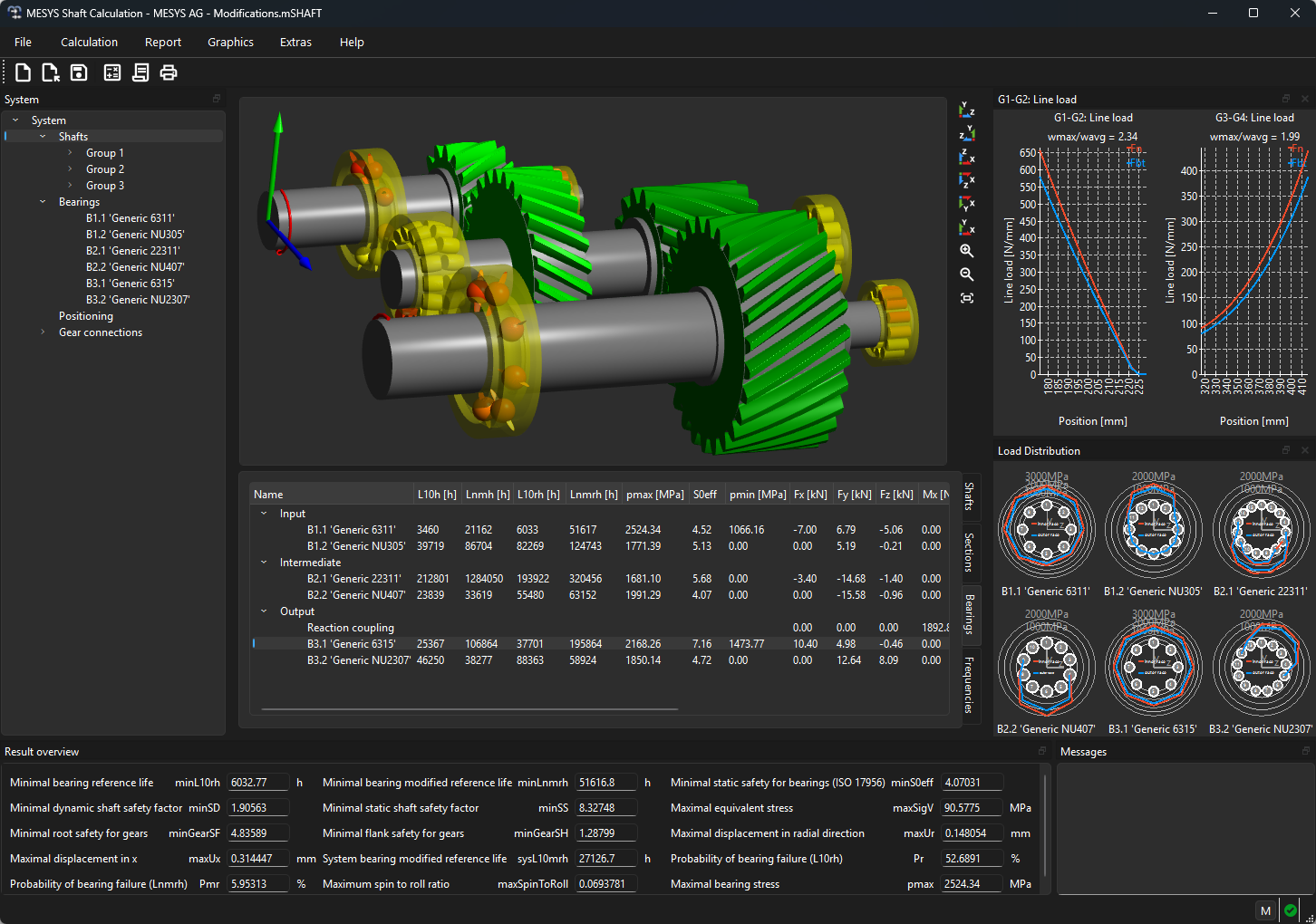

La visualizzazione può ora essere adattata direttamente nel software tramite stili e dimensioni dei caratteri; inoltre è ora supportata anche la modalità scura.
È ora possibile definire risultati specifici dell’utente tramite formule personalizzate. Questo apre nuove possibilità anche nelle funzioni di ottimizzazione, poiché le variabili di risultato definite dall’utente possono essere utilizzate come obiettivi di ottimizzazione.
Estensioni nel Calcolo Cuscinetti Volventi
Per i cuscinetti a sfere è ora possibile considerare opzionalmente la riduzione del gioco del cuscinetto dovuta al film lubrificante. La massa del cuscinetto (senza gabbia) viene ora ricalcolata e riportata come risultato.
Per i cuscinetti a contatto obliquo è ora possibile definire la dimensione della spalla inferiore; in precedenza questo valore veniva impostato automaticamente. Per i cuscinetti a quattro punti di contatto possono essere specificati opzionalmente gli angoli di contatto per entrambi gli anelli del cuscinetto, al fine di valutare l’influenza delle tolleranze.
Estensioni nel Calcolo dell’Albero
Nel calcolo degli alberi è ora possibile visualizzare opzionalmente le linee di flessione in modo relativo rispetto a un altro componente. Ciò consente una valutazione più accurata del gioco residuo tra due componenti, poiché viene eliminata l’influenza delle dilatazioni termiche.
Nella rappresentazione 2D, una griglia di sfondo opzionale e marcatori globali permettono una migliore stima delle dimensioni.
Per gli accoppiamenti a ingranaggi cilindrici sono disponibili ulteriori opzioni per la definizione degli spostamenti di profilo; inoltre, i coefficienti di sicurezza contro il grippaggio vengono ora visualizzati nelle panoramiche dei risultati.
Per la discretizzazione di componenti basati su FEM 3D importati come STEP, la generazione automatica della mesh è stata migliorata.
Estensioni nel calcolo di Ruote Dentate Cilindriche
Il calcolo degli ingranaggi cilindrici consente ora anche la valutazione del grippaggio secondo la norma ISO/TS 6336-20/21. Oltre alle sicurezze per la resistenza del piede e del fianco del dente, viene indicata anche la sicurezza contro il grippaggio, basata sulla temperatura di flash e sulla temperatura integrale.
La rappresentazione di alcuni grafici è stata migliorata.
